  2020年7月3日,住房和城乡建设部等13部门联合发布了《关于推动智能建造与建筑工业化协同发展的指导意见》,明确提出要加快推动新一代信息技术与建筑工业化技术协同发展,在建造全过程加大建筑信息模型(BIM)、互联网、物联网、大数据、云计算、移动通信、人工智能、区块链等新技术的集成与创新应用,到2025年,建筑产业互联网平台初步建立。建筑产业互联网平台是互联网与建筑产业融合发展的新进程,是推进实现建筑数字化转型的新动能,也是壮大建筑领域数字经济发展的新方向。

  建筑产业互联网是新一代信息通信技术与建筑产业深度融合形成的新型基础设施,其本质是以互联网络促进建筑产业数据流通,以平台汇聚数据资源和开发资源,以安全技术与机制保障数据全生命周期应用。作为建筑产业互联网赋能的核心载体,建筑产业互联网平台提供建筑产业数字化转型的中心枢纽和智慧大脑。建筑产业互联网平台是融合型平台,产业上可涵盖建设、物流、工业制造及咨询服务等行业领域,业务上能覆盖勘察设计、部品部件生产、建造施工、工程监理、工程造价、设备运维等相关方向,技术上可融合人工智能、大数据、数字孪生、区块链等新一代信息技术,对建筑产业能级跃升、城市智慧化发展具有重要现实作用。

  建筑产业互联网平台是打通建筑上下游产业链的重要依托。建筑产业互联网平台融合网络技术、数字技术整合汇聚产业链上下游数据资源,贯穿工程项目建设全生命周期,通过协作、赋能、共生将建筑企业、项目聚合在一起,系统性地促进全产业链的资源优化配置,充分发挥集成效用,提供数字一体化、智能化服务,助力建筑产业转型升级、推动信息技术与建筑业深度融合发展。

  建筑产业互联网平台是实现建筑业高质量发展的重要支撑。建筑产业互联网平台是集成5G、人工智能等新信息技术的开放型平台,通过融合应用建筑设计、生产、施工、运维等产业链各环节数据,创新发展模式,有效支撑建筑产业大中小企业数字化水平提升,并通过不断推进数字技术开发迭代,壮大数字建筑供给体系,形成建筑领域数字经济新生态,助推建筑产业高质量发展。

  建筑产业互联网平台是实现“双碳”战略目标的重要载体。建筑产业互联网平台通过融合数字孪生技术提供建筑绿色设计,通过融合大数据技术、物联感知技术,实时感知、监控建设与装饰装修用能耗能、废弃物排放等,提供项目施工过程的绿色化管理,通过融合云计算技术、人工智能技术构建建筑节能降耗和安全运行管控数字化模型,提供建筑低碳环保运维过程的智能化决策与自动化控制,实现建筑全生命周期的绿色化服务。

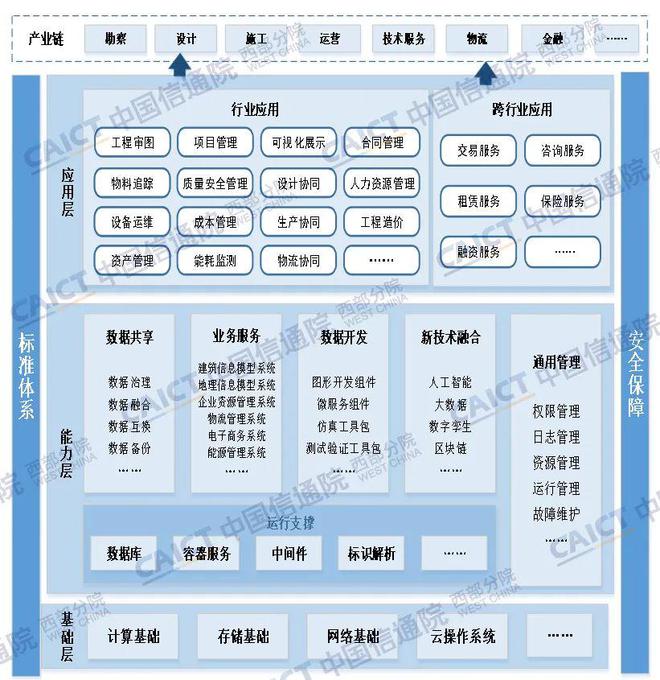

  通过分析工业互联网参考架构(IIRA)、物联网参考架构(ISO/IEC 30141)、云计算参考架构(ISO/IEC 17789)等,研究以ISO/IEC/IEEE 42010为代表的系统与软件工程架构方、以开放组体系结构框架(TOGAF)为代表的企业架构方等,结合建筑领域勘察、设计、生产、施工、运行等产业链各业务流程特点,总结得到了建筑产业互联网平台架构,主体结构包含三层,即基础层、能力层和应用层。

  基础层。是建筑产业互联网平台运行的基础。核心是将服务器、存储设备、网络设备、安全设备等物理硬件基础设施资源,通过虚拟化技术进行虚拟化切割,并对外提供可扩展、按需使用的安全云基础资源和服务,涵盖计算基础、存储基础、网络基础和云操作系统等各类IT基础设施。能力层。是建筑产业互联网平台部署的重点。杏彩体育注册向下通过基础层接入所有建筑产业数据,向上支撑应用层的开发部署与运行优化,主要提供数据交互、应用开发、测试和运行,依托云计算,把基础资源变成平台环境提供给用户和应用,包括数据共享、业务服务、数据开发、运行支撑、通用管理等功能。应用层。是建筑产业互联网平台服务的关键。针对建筑领域不同业务场景,如成本管理、项目管理、设备管理、能耗管理等特定需求,开发个性化应用服务,通过建筑软件云化和数字建筑APP开发,实现业务、技术、数据、资源等软件化、模块化、平台化、通用化。

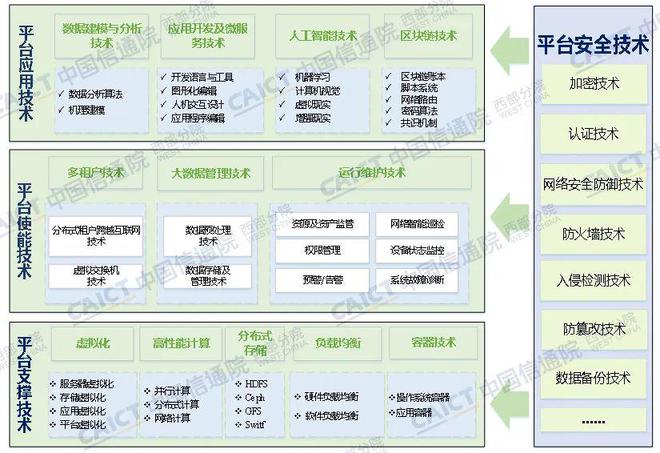

  建筑产业互联网平台以开放技术体系搭建,为行业、企业提供数据应用开发基础,主要包括平台支撑技术、平台使能技术、平台应用技术和平台安全技术四大技术领域。

  平台支撑技术。是底层技术。通过对基础层资源的技术融合利用,形成上层应用基础。一是虚拟化,对服务器、存储、应用系统等的虚拟化,形成平台资源高效利用基础;二是高性能计算,对软件、数据进行实时、准确调度和运算,实现资源优化匹配和结果精准导向;三是分布式存储,构建分布式存储体系,降低数据存取响应时间;四是负载均衡,扩展网络设备、服务带宽和吞吐量,提高运行的灵活性和可行性;五是容器技术,对平台应用系统资源进行镜像管理和应用隔离,提高资源复用效率和用户应用实时性。

  平台使能技术。是核心技术。实现对行业、企业高效、精准数据服务。一是多租户技术,通过虚拟化、数据库隔离等实现不同租户应用和服务的隔离,保护其隐私与安全;二是大数据管理技术,构建基于海量数据采集、汇聚、分析的服务体系,建立面向建筑大数据存储、集成、访问、分析、管理的应用环境;三是运行维护技术,将所有业务系统中所涉及的网络资源、硬件资源、软件资源、数据库资源等纳入统一的运维管理体系。

  平台应用技术。是关键技术。部署应用服务组件,支持多数据结构环境、多应用界面的开发支撑体系。一是数据建模与分析技术,运用数学统计、电子、材料等领域专业知识,结合建筑业务实践经验,建立底层机理分析模型;二是应用开发及微服务技术,建立开发语言工具包及一体化服务流程,提供开放的APP开发应用基础;三是人工智能技术,融合应用机器学习等基础技术,提供应用开发、机理建模分析工具;四是区块链技术,提供供应链管理、产品交易、金融服务等领域服务基础。

  平台安全技术。是保障技术。应用信息安全技术提高平台整体安全性,建立稳定、持续运行环境。一是接入安全,通过工业防火墙、工业网闸、加密隧道传输等技术,防止数据泄漏、被侦听或篡改,保障数据在源头和传输过程中安全;二是平台安全,通过平台入侵检测、网络安全防御、恶意代码防护、网站威胁防护、网页防篡改等技术实现建筑产业互联网平台的代码安全、应用安全、数据安全、网站安全;三是访问安全,通过建立统一访问机制,限制用户的访问权限和资源使用,实现对云平台资源的安全可控访问和管理。

  建筑企业业务涵盖勘察设计、生产制造、建设施工、运维管理等多个类别,业务涵盖行政管理、财务管理、项目管理、策划实施等流程环节,并形成了多个领域数据资源体系,数据的串联贯通需有效展开以促进业务环节的协同互动。在互联网和云计算的赋能加持下,构建互联网平台,汇聚各类应用资源,推进业务链数据的融合互享和应用一体化联动,推进业务的集成、数据的集成及系统的集成,实现企业业务全流程集成化、信息化、精益化管理。

  以工程建设项目实施高效协同和优化管理为目标,突出数据在项目实施过程中的共享应用,推动建筑施工、装配式建筑等项目围绕核心业务加大智能机器人、智能装备等先进产品应用力度,构建一体化管理互联网平台,推进建造全过程数据综合利用,形成完整数据闭环,实现工程施工机器化、无人化,并依托数据链促进价值链、管理链、质量控制链等的“串联成链”,实现项目建设的“多链融合”,从而带动建造关联业务的一体化管理和高效执行。

  网络化协同是通过跨企业、跨行业领域、跨区域的业务数据互通互联,推动建筑产业链上的企业和合作伙伴共享客户、订单、设计、生产、建造、运营等各类信息资源,通过区块链、大数据等技术,面向建筑产业全环节,将建筑部品部件及设备研发、生产、服务等全生命周期活动及建筑规划、设计、施工、监理、运维等工程项目全生命周期活动进行端到端的横向和纵向连接,实现产业链上下游协作、行业间协作、企业间协作的互联沟通。

  智慧化延伸是新一代信息技术与工程建造融合形成的创新业态。基于BIM(建筑信息模型系统)搭建互联网平台,融合GIS(地理信息系统)、物联网等技术,整合城市建筑勘察设计数据、建筑运行数据等,通过规范化建模、网络化交互、高性能计算及智能化决策,实现数据链驱动下的工程立项、建筑设计、生产施工、运维服务一体化策划与高效率协同,不断拓展工程建造价值链、改造产业结构形态,并可为城市运行综合管理、空间建设规划、公共服务资源部署等提供支撑。

  以信息系统平台为基础,统筹分配、调整生态环境容量和自然资源负荷,主要涵盖绿色设计和绿色建造。绿色设计方面,依托平台融合应用人工智能、大数据技术,构建节能降碳设计模块和模型,从自然要素融入、低耗施工、低碳材料应用等角度形成绿色设计模式。绿色建造方面,依托平台能源消耗、材料耗费等软硬件系统,对能耗设备进行运行监管和控制,对材料使用进行部署和监督,对工程废料、扬尘等进行在线监控,实现绿色施工可控可追踪。

  打造融合新一代通信技术的新型网络设施,借助工业互联网标识解析体系构建建筑领域基础标识体系,实现建筑各要素信息全网耦合。

  有效吸纳时间敏感网络(TSN)、确定性网络、5G等新兴技术,突出高性能、高可靠、高灵活、高安全等方面优势。具体包含了外网和内网建设。

  升级外网。以网络服务商为主体,推进开展互联网全网IPV6化,升级传统互联网网络架构,加强软件定义网络(SDN)应用,提升网络资源智能化调度水平,加大5G网络体系构建,拓宽基站部署范围,促进5G网络与互联网的衔接融合,强化与物联网等网络接口标准统一,提高边缘网络与互联网的高效适配性,打造快速稳定的互联骨干网络体系。优化内网。以建筑类企业为主体,结合建设施工与生产特点及企业管理特征,建立健全企业内工业以太网、工业总线网络体系,推进人员、设备、材料、环境等信息互通交换,加强物联网在生产端、施工端等过程的综合利用,增强感知技术、窄带物联网技术(NB-IoT)等的应用,提高端侧设备、设施感知和连接能力,加大5G网应用,尤其在重点建设项目领域科学规划5G网络和建立专网,提高企业和项目网络连接水平。

  紧密围绕全国工业互联网标识解析体系建设,发展建筑领域基于建筑产业互联网平台应用的二级节点、企业节点等。

  打造二级节点。针对建筑龙头企业与核心企业、大数据平台企业与软件信息服务企业,依据自身业务拓展建立行业一体化资源整合和数据链、价值链统一的标识解析二级节点,打造面向建造领域建筑部品部件使用及设备运行管控,建材领域全链条追踪和质量溯源等方面标识与解析能力,对外输出解析服务,进一步提升行业和企业数字化发展水平。打造企业节点。针对建筑领域中小企业,依据业务管理需求、项目运行高效实施与监管需求建立标识解析企业节点,为扩大终端数据采集应用范围、内部信息系统资源集成优化和数据资源网络化共享交换建立标准规范和设施基础,形成面向人、财、物等生产要素的可呈现、可识别数据流,实施企业节点与二级节点对接,推进标识互认、数据互通。

  依托建筑产业互联网打造平台化赋能体系,汇聚建筑信息资源、技术资源,形成行业大数据开发服务能力,延伸建筑数字化价值链。

  打造面向建筑各领域数字化应用的数据中心,构建计算基础、存储基础等设施,通过虚拟化手段满足上层应用开发及下层数据采集、接入和处理分析需求。

  建立计算基础。建立适应建筑业应用系统和算法模型等部署、多源异构数据协调应用、人工智能等新一代信息技术融合、算力资源智能调度的计算基础设施,结合平台服务对象数字化业务场景特点及用户量等部署CPU、GPU等核心计算单元。建立存储基础。借助虚拟化技术、分布式存储技术以及集群技术搭建高性能、高扩展性的存储基础设施,为用户端大体量应用提供高并发数据读写访问,为数据备份、应用备份提供空间。

  根据企业业务范围和战略规划要求,建立数据开发和应用的基础环境,部署面向建筑数字化的应用系统和开发工具等形成平台功能体系。

  打造建筑业务数据综合管理模块。以服务企业业务高效开展、项目建设高效执行为目的,针对建筑不同应用场景,建立涵盖建筑信息模型杏彩注册、地理信息模型、企业资源管理、能耗综合管理、交易服务管理等在内的应用系统模块,利用容器技术等实现模块的分类管理和调用,打造形成面向人、机、料、法、环各要素管理的数字业务中枢。打造建筑数据应用开发服务模块。以建筑设计高效实施与协同、建筑数据高效开发应用、杏彩体育注册建筑模型高效构建等为目的,建立面向建筑知识、经验、工艺技法等的模型化设计、软件化开发与仿真测试基础组件和工具,结合人工智能、区块链等新信息技术部署,打造稳定可靠的应用开发环境。打造数据共享交互枢纽。以数据高效互通和访问为目的,建立建筑领域企业、人员、地理信息、建筑模型等基础数据库,建立面向建筑实施过程的数据仓、数据湖,应用数据清洗、数据筛选等技术手段,实现数据的存储、查询及调用。

  针对企业管理、项目建设、行业联动等应用,依托平台能力基础打造应用服务体系,形成多样化、复用化应用APP,实现平台应用价值。

  打造行业应用体系。基于建筑项目设计管理、项目进度跟踪、物料管理、设备运行管理、能源管理、人员考勤管理、质量安全管理、定位信息服务等应用场景需求,打造行业级应用APP,为建筑全生命周期提供及时动态管理,为管理人员快速决策构筑信息保障。打造跨行业应用体系。针对跨行业商品交易、设备租赁、融资服务、保险服务等建立“建筑APP超市”,形成面向建筑大中小企业综合服务的应用体系,打造“数据+保险”“数据+租赁”“数据+金融”等创新模式和业态,实现企业间、行业间发展需求与资源供给的无缝对接。
